機能性メタライジング加工

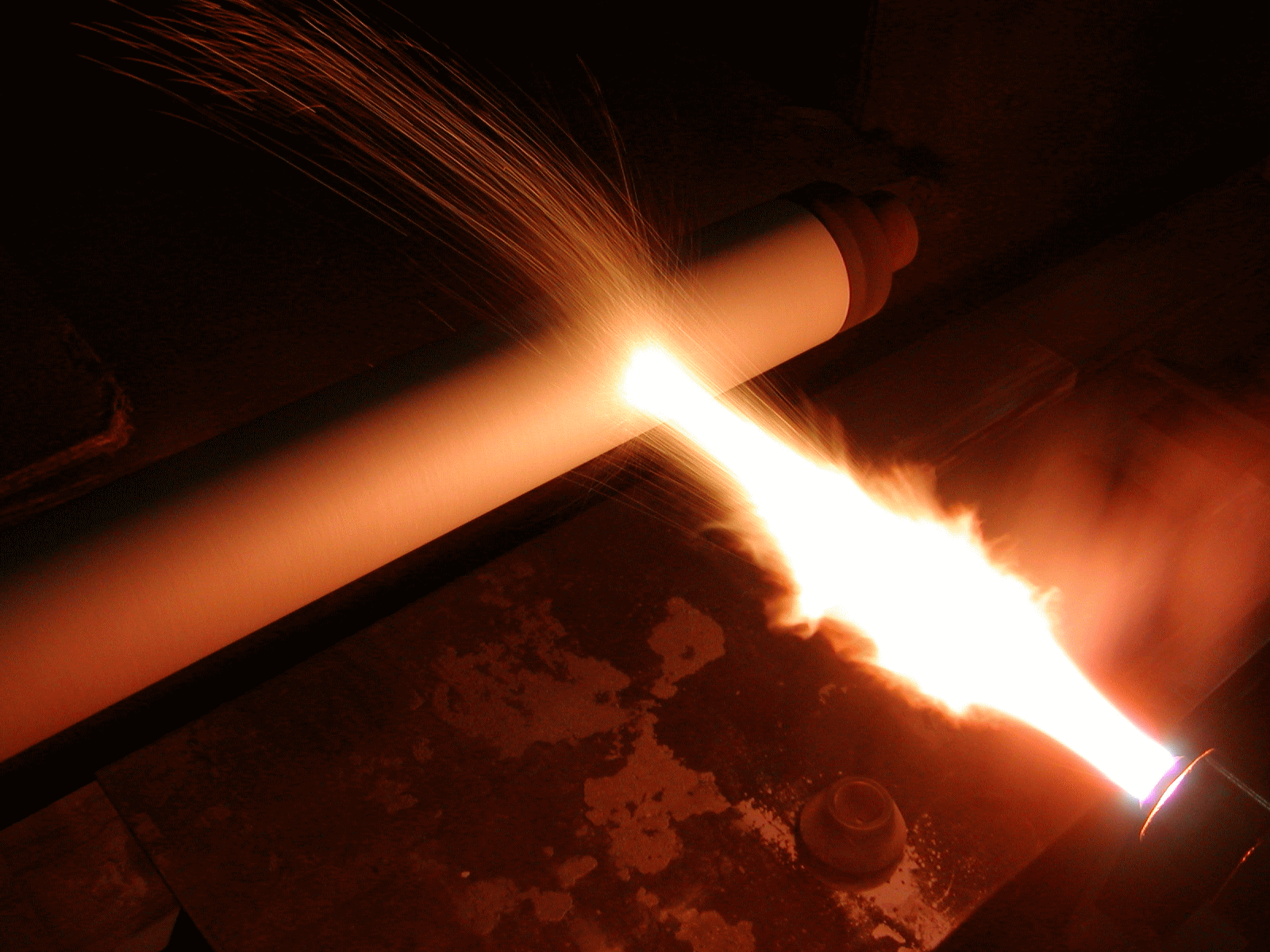

コーティング用途で厳しい耐摩耗性を必要とする場合、溶射方式で各種金属や
セラミックを溶着させ、その溶射方式で各種金属やセラミックを溶着させて
その溶射皮膚を下地として上にフッ素樹脂並びに各種ポリマーをコーティングして
複合皮膚を形成させるのがこのプラズマコート法です。
プラズマコート法で作られた皮膚は表面が擦られてポリマーが削られても
溶射皮膚の凹部に入り込んでいるポリマーによって目的の機能を保持し続けます。
シリコンポリマー | フッ素ポリマー | 注記 | |
硬度 | ◎ | ◎ | 溶射皮膚硬度32〜72HRC |
耐摩耗 | 〇 | ◎ | 溶射材料により異なります |
離型 | ◎(フッ素比4〜5倍) | ||
耐熱 | MAX 230℃ | ※150〜260℃ | |
耐薬品 | ◎ | ◎ | |
耐溶剤 | × | ◎ | |
滑り性 | 〇 | ◎ |
特徴
基材の材質を選びません
・特殊な冷却を行うことにより、基材の温度を150℃以下に制御できるため
熱ひずみや基材の劣化が生じません。
・修理品にも可能です。
・基材の材質は選びません(あるみ、銅合金、樹脂、ガラス等)。
摩滅摩耗、腐食に強い
・摩滅性粒子を含んだ腐食性のスラリーや、ポンプ部品(スリーブ、ハウジング、
ライナー、インペラー等)、スクリュー、プラテン、磁気ヘッドなどにも可能です。
良質の複合皮膚を製作します
・高温、高速プラズマ流により完全溶融させるため高硬度となります。そのため、
粒子間の密着性が強く、高密度で滑らかな皮膚が得られます。
・各種セラミック、窒化物、ケイ化物、炭化物の複合材料が溶射できます。
・均一な材質の皮膚が得られます。
・基材に溶射する為、燒結のように割れる心配がありません。
・溶射皮膚の基材と結合機構は、機械的からみ合いと治金的、化学相互反応、
自己結合等の特殊な性質を持っています。
優れた表面加工
・溶射皮膚は梨地仕上げ、鏡面仕上げなど独自な表面粗さを作ることが可能です。
・溶射皮膚と、他の表面処理を合わせる等、独自な性能を作り出すことが可能です。
硬い面摩耗に強い
・硬い面が柔らかい面の上を動くと、柔らかい面の粒が喰われ、摩滅粒として働いて
摩耗を更に早めることになります。こうした面摩耗から基材を守ります。
綿引キャプスタン、製缶用シーマーチャック、繊維機械の糸道など。
フレッティング摩耗に強い
・接触する表面が小さい振幅の振動をうける時に起きる摩耗に耐えます。
ジェットエンジン、ガスターピンエンジンなどの部品。
機能性メタライジング加工一覧 | |||||||||
タイプ (KKS) | 溶射材料 | コーティング 材料 |
耐熱 温度 |
膜厚 | 表面 硬度 |
表面 粗さ(Ra) |
特性 | 用途 | 色調 |
SC-G12 | SUS系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC40 | 13〜15 μm |
離型性(非粘着性) 最良 |
テープ離型 | ニッケル色 |
SC-G13 | 超硬系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC50 | 7〜9 μm |
離型性(非粘着性) 良 |
テープ離型 | ニッケル色 |
SC-G6 | SUS系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC20 | 3〜5 μm |
離型性(非粘着性) 対キズ性良 |
樹脂やフィルムの 熱圧着用 |
ブラック |
SC-G13-2 | 耐熱用合金 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC40 | 3〜5 μm |
離型性(非粘着性) 良 |
グリップ用ローラー | ダークグレイ |
SC-G13-6 | 超硬系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC50 | 3〜5 μm |
離型性(非粘着性) 良 |
エアーシュト・ プレート用 |
ニッケル色 |
SC-G7-1-6 | セラミック系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC60 | 5μm | 離型性(非粘着性) 良 |
ホットメルト(接着剤)受皿・ホットメルト用ローラー | ブルー |
SC-G20-6 | セラミック系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC50 | 3〜5 μm |
離型性(非粘着性) 良 |
フィルム送りローラー・ ホットメルト用ローラー |
ネイビー |
SC-G18-3 | セラミック系 | シリコン (ノンオイルタイプ) |
230℃ | 100 μm以上 |
HRC65 | 3〜5 μm |
離型性(非粘着性) 良 |
ゴム送りローラー・ ホットメルト(接着用)用 |
ブラック |
SC-F12 | SUS系 | シリコン (ノンオイルタイプ) |
180℃ | 100 μm以上 |
HRC40 | 13〜15 μm |
離型性(非粘着性) 最良 |
テープ離型 | ニッケル色 |
SC-F13 | 超硬系 | シリコン (ノンオイルタイプ) |
180℃ | 100 μm以上 |
HRC50 | 7〜9 μm |
離型性(非粘着性) 良 |
テープ離型 | ニッケル色 |
SC-F6 | SUS系 | シリコン (ノンオイルタイプ) |
180℃ | 100 μm以上 |
HRC20 | 3〜5 μm |
離型性(非粘着性) 対キズ性良 |
樹脂やフィルムの 熱圧着用 |
ブラック |
FS-AT-I | セラミック系 | フッ素 シリコン系 |
220℃ | 100 μm以上 |
HRC55 | 1〜5 μm *1 |
離型性(非粘着性)良 ・スベリ性 |
折板ガイド・ダイアパー サニタリー |
ブラック |
SFC-800Z-C | セラミック系 | フッ素 (PFA) |
260℃ | 100 μm以上 |
H | 3〜5 μm |
離型性(非粘着性)良 ・表面なめらか |
フィルム送りローラー・ 紙送りローラー |
シルバーグレー |
SFC-776-C | セラミック系 | フッ素 (PFA) |
260℃ | 100 μm以上 |
5H | 3〜5 μm |
離型性(非粘着性)良 ・高硬度・耐摩耗性 |
はり合わせローラー・ 樹脂用シュート |
黒 |
SFC-746C | セラミック系 | フッ素 (PFA) |
260℃ | 100 μm以上 |
5H | 3〜5 μm |
離型性(非粘着性)良 ・高硬度・スベリ性 |
紙押さえフィッシャー・ 樹脂用シュート |
こげ茶 |
SFC-339C | セラミック系 | フッ素 (PTFE) |
260℃ | 100 μm以上 |
2H | 3〜5 μm |
離型性(非粘着性)良 ・高温使用OK(250℃) |
樹脂圧着プレート | 茶 |
*1 : 面粗度は自由
